ETSA ENVIRONNEMENTEURRE — DRÔME (26)
Traitement des eaux

Appareils de raclage pour le traitement des eaux

ETSA conçoit, fabrique et installe des ponts racleurs, ponts à succion et appareils de raclage sur mesure pour les installations de traitement de l'eau potable, des eaux usées urbaines ou industrielles. Nous intervenons sur des projets neufs comme sur la réhabilitation d'ouvrages existants, avec des équipements adaptés à la configuration des bassins, aux contraintes du génie civil et aux exigences d'exploitation.

Demander un rendez-vousToutes nos compétences
OUVRAGE MOTORISÉ
Appareil de raclage pour ouvrage de traitement des eaux ETSA
Appareils de raclage

Ouvrages de chaudronnerie mobile

Les ouvrages de chaudronnerie mobile ETSA équipent notamment des bassins de décantation circulaires ou rectangulaires. Ces machines interviennent dans les filières où la collecte des boues, des flottants ou des graisses est une étape essentielle du processus de traitement des eaux. Notre savoir-faire en ingénierie hydraulique, combiné à notre expertise en chaudronnerie et électromécanique nous permet de développer une gamme complète d’équipements :

  • ponts racleurs ;
  • ponts à succion ;
  • racleurs pour décanteurs et épaississeurs, hersés ou non ;
  • appareils pour dessableurs-dégraisseurs.
Conception

Conception sur mesure

Nos ponts-racleurs, ponts à succion et autres systèmes de raclage sont conçus à partir du cahier des charges et des impératifs techniques du projet. Les composants sont sélectionnés avec exigence : moteurs, engrenages, couronnes d'entraînement ou câblages. Le choix des matériaux est également adapté aux conditions d'utilisation : l'aluminium pour les parties émergées et l'inox pour les éléments immergés, afin de renforcer la tenue à la corrosion.

Sur-mesure

Un bassin à équiper ?

Demander une étude
Fabrication & pose

Fabrication, précâblage et pose par les équipes ETSA

Les appareils de raclage sont fabriqués dans les ateliers ETSA par nos équipes qualifiées. Les structures métalliques, pièces chaudronnées, éléments de raclage sont réalisés avec la précision requise pour des équipements destinés aux bassins de traitement des eaux. Les soudures sont effectuées avec les habilitations adaptées, régulièrement mises à jour. Les machines sont précâblées en atelier avant leur installation sur site.

Nos monteurs assurent l'installation de ces ouvrages volumineux sur site. Cette étape demande une organisation rigoureuse, une capacité d'adaptation aux aléas du génie civil et le respect de protocoles de sécurité précis. Nos équipes assurent également la mise en route des appareils et la formation de votre personnel pour une prise en main efficace et sécurisée.

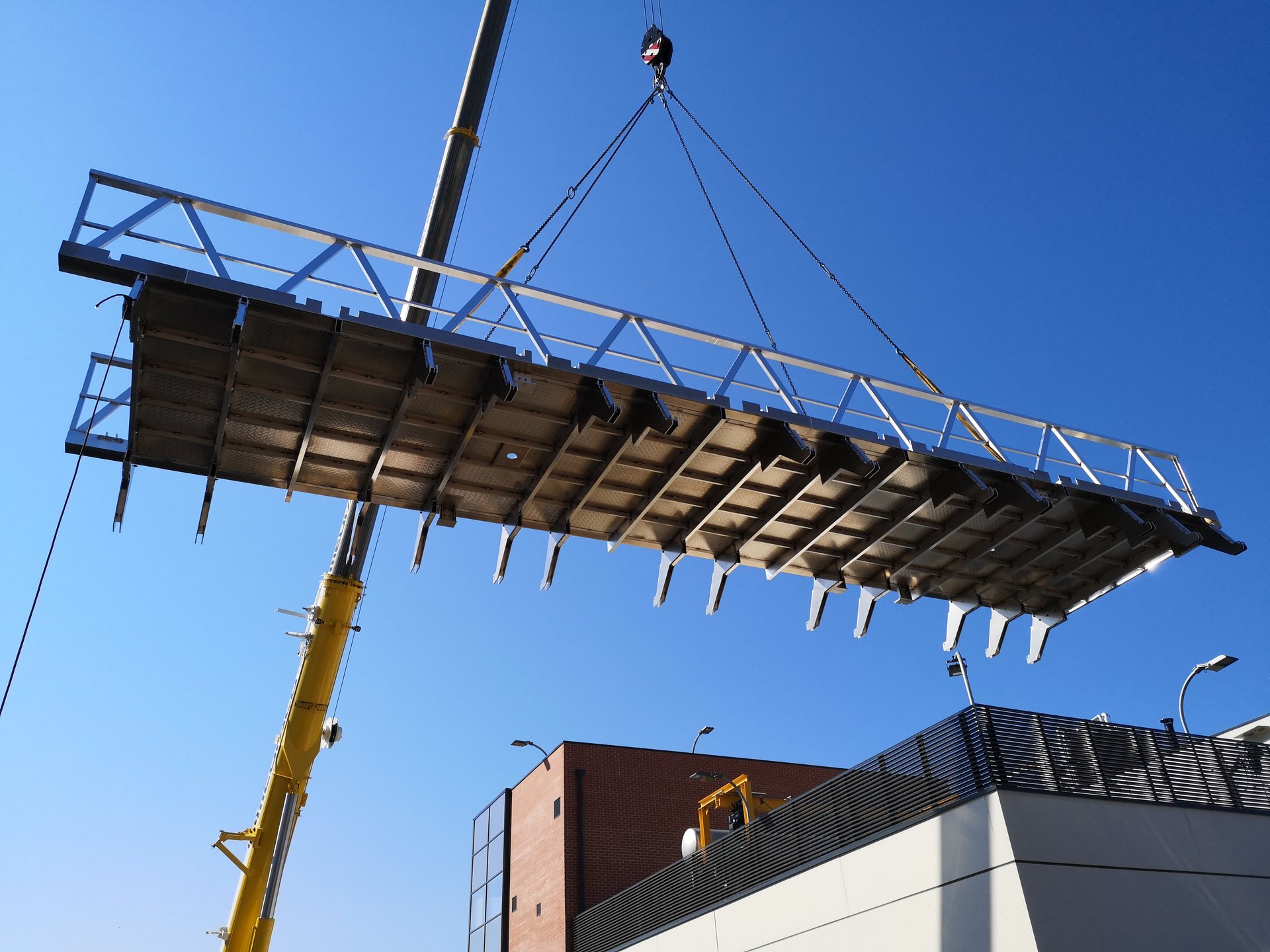

Levage et pose d'un ouvrage métallique par les équipes ETSA
Polyvalence

Des équipements à la croisée de nos expertises en serrurerie-métallerie

Les appareils de raclage reflètent la polyvalence d'ETSA et la complémentarité de ses expertises. Ces équipements mobilisent nos trois cœurs de métier : métallerie, serrurerie, et chaudronnerie industrielle.

En surface, ils intègrent des passerelles, garde-corps, poutres et caillebotis. À l'intérieur des bassins, ils comprennent des goulottes, trémies, tubes, et lames de raclage. Entraînés par un motoréducteur, ils récupèrent les boues décantées par rotation électromécanique.

Cette approche globale permet à ETSA de maîtriser l'ensemble du projet, de la conception à la fabrication, jusqu'à la pose sur site et la mise en route.

Découvrir toutes les expertises ETSA

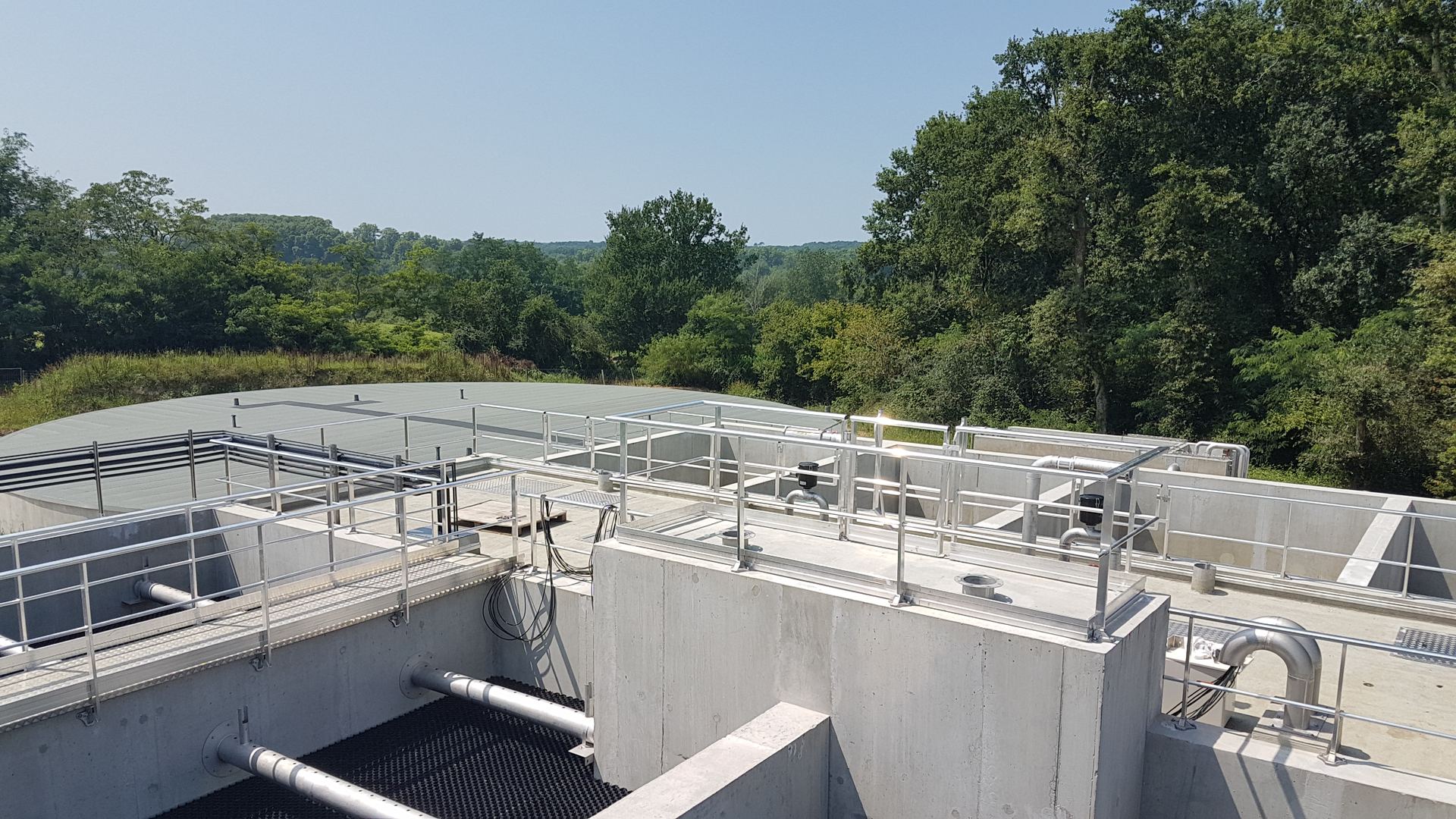

Passerelle et garde-corps sur clarificateur d'une station d'épuration, réalisés par ETSA
Notre gamme

Nos appareils de raclage

04 TYPES D'ÉQUIPEMENTS

Ponts racleurs

Conçus pour équiper les bassins circulaires de décantation primaires ou secondaires, les ponts racleurs permettent la récupération et l'extraction des boues décantées. Ils assurent une action de raclage en fond de bassin et en surface.

Fonction
  • Récupération des boues décantées
  • Extraction des boues
  • Raclage de fond et de surface
  • Récupération des eaux clarifiées
Composants
  • Passerelle
  • Structure radiale ou diamétrale
  • Racles de fond
  • Racles de surface
  • Motoréducteur d'entraînement périphérique
  • Lames déversantes
  • Trémies de récupération des flottants
Matériaux
  • Aluminium pour la partie émergée
  • Inox pour la partie immergée
  • Choix de matériaux favorisant une meilleure tenue à la corrosion

Ponts à succion

Les ponts à succion assurent une fonction proche de celle des ponts racleurs, mais l'extraction des boues s'effectue par aspiration, au moyen d'un système de tubes et de siphons. Cet équipement est privilégié pour les clarificateurs de grands diamètres.

Fonction
  • Récupération des boues décantées
  • Extraction des boues par aspiration
  • Raclage de surface
  • Récupération des eaux clarifiées
Composants
  • Tubes d'aspiration
  • Siphons
  • Passerelle
  • Structure radiale ou diamétrale
  • Racles de fond et de surface
  • Motoréducteur d'entraînement périphérique
Matériaux
  • Aluminium pour la partie émergée
  • Inox pour la partie immergée
  • Choix de matériaux favorisant une meilleure tenue à la corrosion

Appareils pour dessableurs-dégraisseurs

Installés au stade du prétraitement, les appareils pour dessableurs-dégraisseurs assurent le raclage des graisses et flottants. Ces équipements immergés participent à la collecte des matières en amont du traitement.

Fonction
  • Raclage des graisses
  • Collecte des flottants
  • Intervention au stade du prétraitement
Composants
  • Bras de raclage pour les graisses
  • Motoréducteur
  • Trémie de récupération
  • Jupe de diffusion
Matériaux
  • Inox
  • Conception adaptée aux appareils immergés

Racleurs pour épaississeurs

Les racleurs pour épaississeurs assurent le raclage et l'extraction des boues épaissies. Ces machines à entraînement axial mobilisent des couples importants, obtenus par un système de pignons et couronnes à dentures.

Fonction
  • Raclage des boues épaissies
  • Extraction des boues
  • Fonctionnement en épaississeur
Composants
  • Pignons
  • Couronnes à dentures
  • Motoréducteur d'entraînement axial
Matériaux
  • Inox
  • Conception adaptée aux appareils immergés

Un bassin de décantation à équiper ?

Ponts racleurs, ponts à succion, racleurs d'épaississeurs ou dessableurs-dégraisseurs : parlons de votre installation et de son cahier des charges.
